Eletricidade II

01. (UEA) A figura representa um campo elétrico uniforme, de intensidade 150 V/m, estabelecido na região entre duas placas planas e paralelas, em que as linhas vermelhas representam as linhas de força desse campo.

Sendo VA e VB os potenciais elétricos dos pontos A e B, a diferença de potencial UAB = VA – VB é igual a

1. 180 V.
2. –120 V.
3. 120 V.
4. –150 V.
5. 150 V.

02. (UERJ) Observe o gráfico, que representa a curva característica de operação de um gerador:

Com base nos dados, a resistência interna do gerador, em ohm, é igual a:

1. 1,0
2. 3,0
3. 4,0
4. 6,0

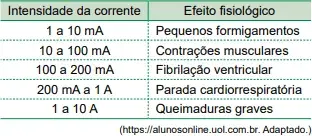

03. (UEA) A enguia elétrica é um peixe típico da região Norte do Brasil. Ela possui uma série de células chamadas mioeletroplacas que, no seu conjunto, podem gerar uma diferença de potencial capaz de produzir um fluxo de 3,125 × 10¹⁸ elétrons em um segundo. A tabela a seguir traz alguns efeitos fisiológicos no organismo humano causados pela corrente elétrica.

Considerando que a carga elétrica elementar seja 1,6 × 10^–19C, de acordo com a tabela apresentada, a corrente elétrica gerada pela descarga de uma enguia elétrica produz, no organismo humano,

1. pequenos formigamentos.
2. fibrilação ventricular.
3. contrações musculares.
4. parada cardiorrespiratória.
5. queimaduras graves.

04. (UEA) Um circuito elétrico foi montado com uma bateria ideal de força eletromotriz E = 12 V, três resistores ôhmicos de resistências 4 Ω, 6 Ω e 7,6 Ω e com um amperímetro de resistência desprezível, conforme mostra a figura. Os fios de ligação e as conexões utilizadas são ideais.

Nessas condições, o amperímetro indicará

1. 1,4 A.
2. 1,2 A.
3. 1,0 A.
4. 0,6 A.
5. 0,8 A.

05. (Mackenzie) Uma residência tem como média de consumo de energia elétrica 300 kWh. Como uma medida de economia desse valor, os moradores dessa residência decidiram diminuir o tempo de banho de cada um de 20 minutos para 15 minutos, por banho.

Sabendo que existem 3 moradores nessa casa e que cada um toma um banho por dia, o valor da energia economizada, em kWh, durante um mês é de

Dados: potência elétrica do chuveiro = 3000 W

1. 22,5
2. 30
3. 45
4. 67,5
5. 90

06. (UERJ) A corrente elétrica no enrolamento primário de um transformador corresponde a 10 A, enquanto no enrolamento secundário corresponde a 20 A.

Sabendo que o enrolamento primário possui 1200 espiras, o número de espiras do enrolamento secundário é:

1. 600
2. 1200
3. 2400
4. 3600

07. (Mackenzie) Um chuveiro elétrico apresenta as posições inverno e verão. Para a posição verão, a água sai com temperaturas mais amenas e, para a posição inverno, a água sai com temperaturas mais elevadas.

Em um dia frio, para aumentar a temperatura da água, ao mudar da posição verão para inverno, o circuito elétrico no qual o chuveiro é ligado tem

1. sua voltagem aumentada.
2. sua voltagem diminuída.
3. sua resistência elétrica aumentada.
4. sua resistência elétrica diminuída.
5. sua corrente elétrica diminuída.

08. (UFPR) Um certo resistor dissipa uma potência de 1 W quando percorrido por uma corrente de 100 mA. Assinale a alternativa que expressa corretamente a tensão V aplicada a esse resistor quando percorrido por uma corrente de 50 mA.

1. 2,5 V.
2. 5 V.
3. 7,5 V.
4. 10 V.
5. 12 V.

09. (UFT) Duas bobinas circulares idênticas são montadas paralelas, uma em relação à outra, sendo separadas por uma distância igual ao raio de uma delas. Uma das bobinas está com os terminais ligados a uma fonte de tensão, onde a corrente varia conforme o gráfico mostrado na figura que segue; já a outra encontra-se com os terminais ligados a um galvanômetro. Portanto, é CORRETO afirmar que:

1. devido ao comportamento da corrente entre os instantes 7 e 10 s, o campo elétrico na bobina ligada à fonte será constante e nulo.
2. devido ao comportamento da corrente entre os instantes 5 e 7 s, a tensão induzida na bobina ligada ao galvanômetro será constante e nula.
3. devido ao comportamento da corrente entre os instantes 11 e 13 s, o campo magnético criado pela bobina ligada à fonte será constante e nulo.
4. devido ao comportamento da corrente entre os instantes 1 e 4 s, a resistência elétrica na bobina ligada ao galvanômetro será constante e nula.

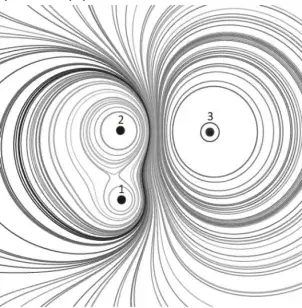

10. (UFRGS) Na figura abaixo, está representado, em corte, um sistema de três cargas elétricas com seu respectivo conjunto de superfícies equipotenciais.

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem.

A partir do traçado das equipotenciais, pode-se afirmar que as cargas ........ têm sinais ........ e que os módulos das cargas são tais que ........ .

1. 1 e 2 – iguais – q1 < q2 < q3
2. 1 e 3 – iguais – q1 < q2 < q3
3. 1 e 2 – opostos – q1 < q2 < q3
4. 2 e 3 – opostos – q1 > q2 > q3
5. 2 e 3 – iguais – q1 > q2 > q3

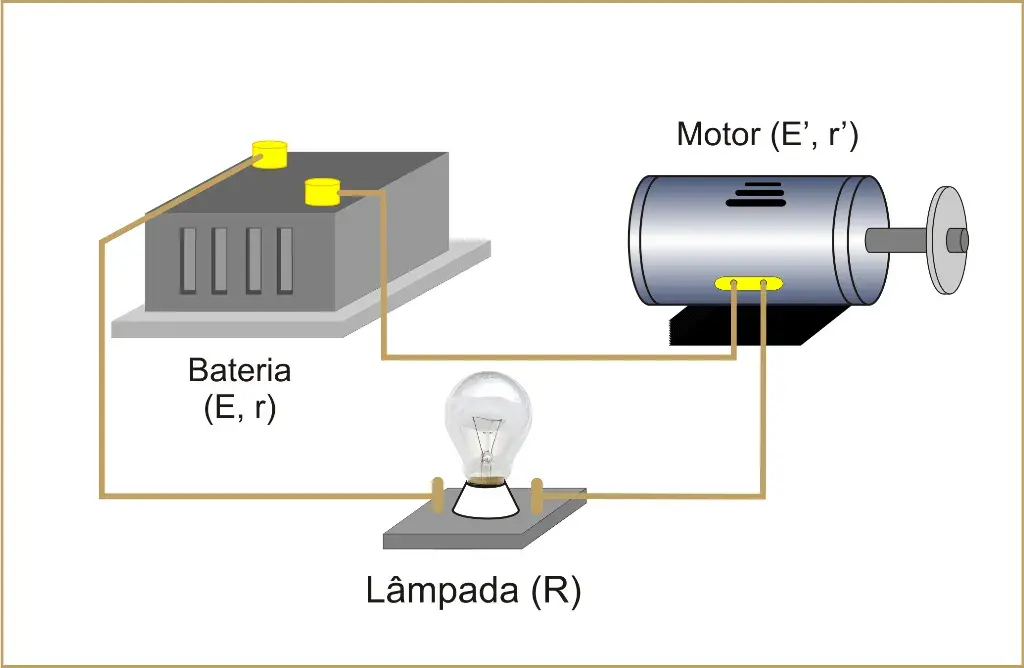

11. (UEMA) Circuito elétrico é um conjunto formado por um gerador elétrico, um condutor em circuito fechado e um elemento capaz de utilizar a energia produzida pelo gerador, conforme exemplificado na figura a seguir.

No circuito elétrico representado, tem-se uma bateria de força eletromotriz E =12 V e resistência interna r = 0,3 Ω; um motor de força contra eletromotriz E‟ = 8 V e resistência interna r‟ = 3 Ω; uma lâmpada de resistência elétrica R = 4,7 Ω, e todos os elementos do circuito ligados em série. A corrente elétrica fornecida pela bateria para o circuito elétrico é de

1. 2,5 A
2. 1,5 A
3. 1,0 A
4. 0,8 A
5. 0,5 A

12. (Mackenzie) Um estagiário do curso de Engenharia Elétrica da UPM – Universidade Presbiteriana Mackenzie – montou um circuito com o objetivo de acumular energia da ordem de mJ (milijoule).

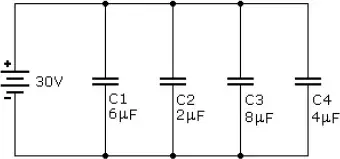

Após algumas tentativas, ele vibrou com a montagem do circuito abaixo, cuja energia potencial elétrica acumulada vale, em mJ,

1. 2
2. 3
3. 4
4. 6
5. 9

13. (UDESC) Um recipiente com paredes adiabáticas contém 100g de água a 20ºC. Um resistor com resistência elétrica de 2,0Ω é ligado a uma fonte de tensão de 12V e é imerso na água.

Desconsidere a capacidade térmica do recipiente, e assinale a alternativa que corresponde, aproximadamente, ao tempo necessário para a água atingir 30ºC.

1. 58s
2. 14s
3. 44s
4. 29s
5. 87s

14. (UFRGS) Duas pequenas esferas idênticas, contendo cargas elétricas iguais, são colocadas no vértice de um perfil quadrado de madeira, sem atrito, conforme representa a figura 1 abaixo.

As esferas são liberadas e, devido à repulsão elétrica, sobem pelas paredes do perfil e ficam em equilíbrio a uma altura h em relação à base, conforme representa a figura 2.

Sendo P, F_e e N, os módulos, respectivamente, do peso de uma esfera, da força de repulsão elétrica entre elas e da força normal entre uma esfera e a parede do perfil, a condição de equilíbrio ocorre quando

1. P = F_e.
2. P = - F_e.
3. P – F_e = N.
4. F_e – P = N.
5. P + F_e = N.

15. (UDESC) O circuito, apresentado na Figura 5, mostra uma pequena lâmpada (L) que deve operar sob tensão de 3,0V e com uma corrente elétrica de 0,50A. Para isto, devem-se ligar dois resistores, R1 e R2, com o mesmo valor de resistência, conforme a Figura.

Assinale a alternativa que corresponde ao valor desta resistência.

1. 4,0 Ω
2. 6,0 Ω
3. 12 Ω
4. 10 Ω
5. 8,0 Ω
